 Changement des joints spy(pour Knight)

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Ricou
hors catégorie
hors catégorie
avatar

Nombre de messages : 1460
Age : 57
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Changement des joints spy(pour Knight)   Mar 17 Avr - 0:30

Salut à tous,
Voilà comme promis un petit sujet sur le changement des joints spy(fourche xr400 98).J'ajoute aussi le lien,joints spy de fourche,sujet ouvert par notre ami EDN.
http://honda400xr.superforum.fr/t969-joint-spy-de-fourche
Pour faire ce travail,prévoir des chiffons en quantité,bac récupérateur d'huile et surtout ne pas faire cela dans son salon,ou sinon Madame va affraid

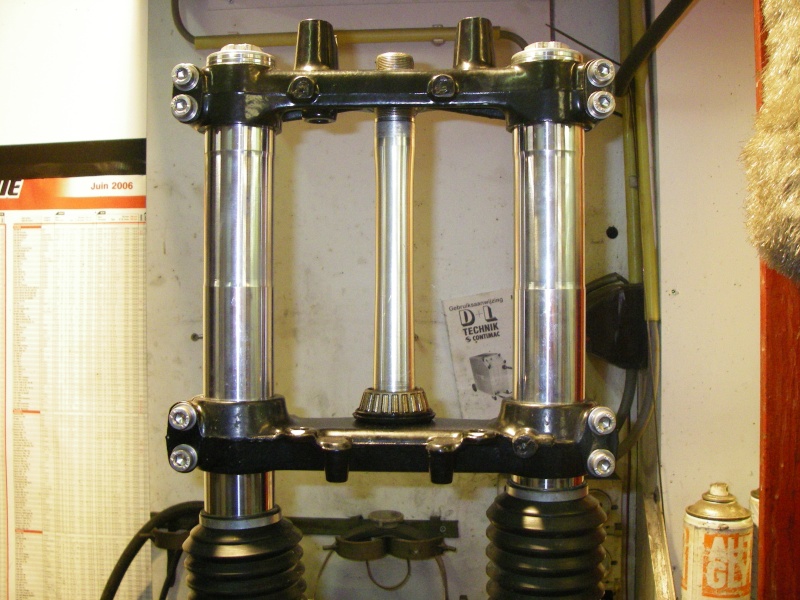

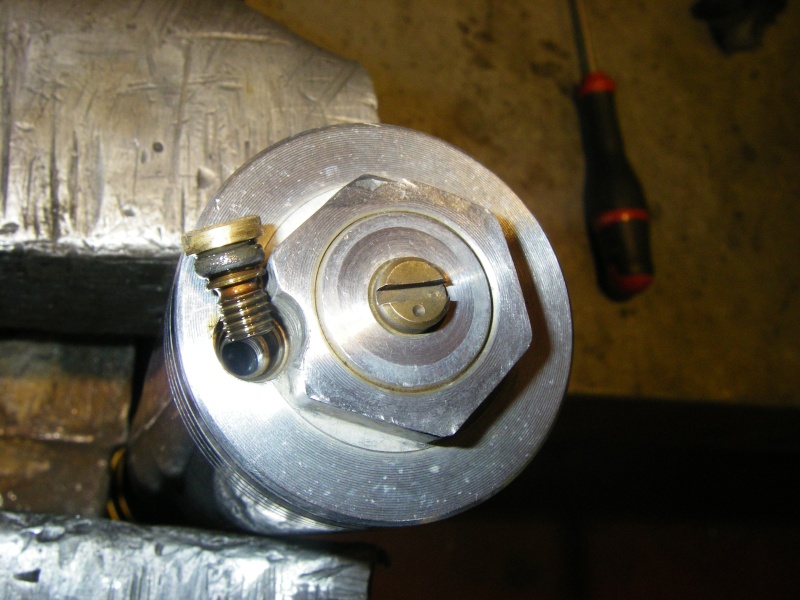

Tout d'abord avant de commencer à travailler sur le changement des joints spy,purger en air les canons de fourche,cela évite de ce prendre de l'huile plein la tron... No
Remonter ensuite la vis de purge.

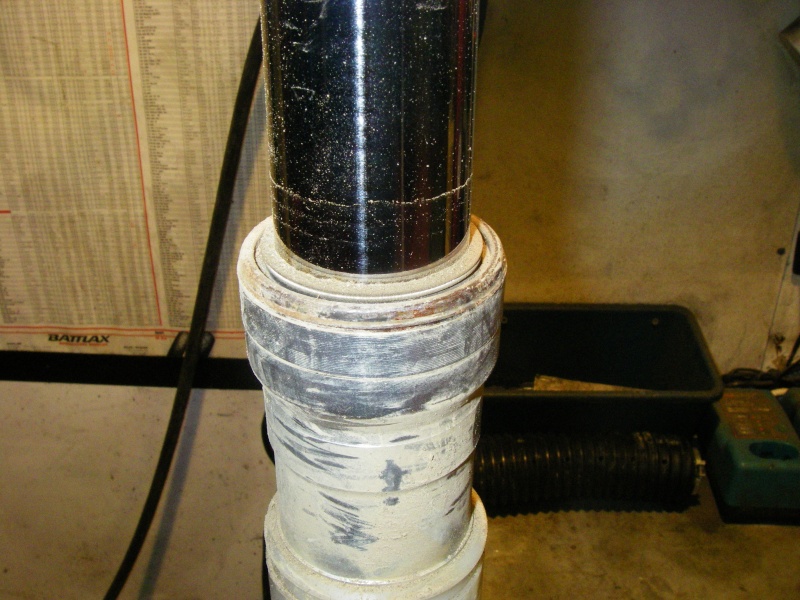

Enlever le soufflet(c'est plein de poussière)

Nettoyer le avec de la paille de fer 000 ultra fin.Passer à la soufflette à air comprimé.

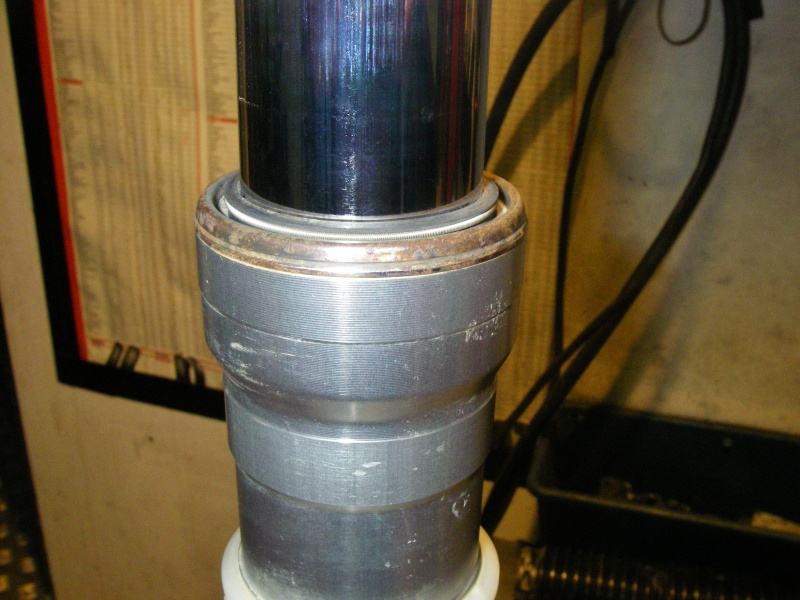

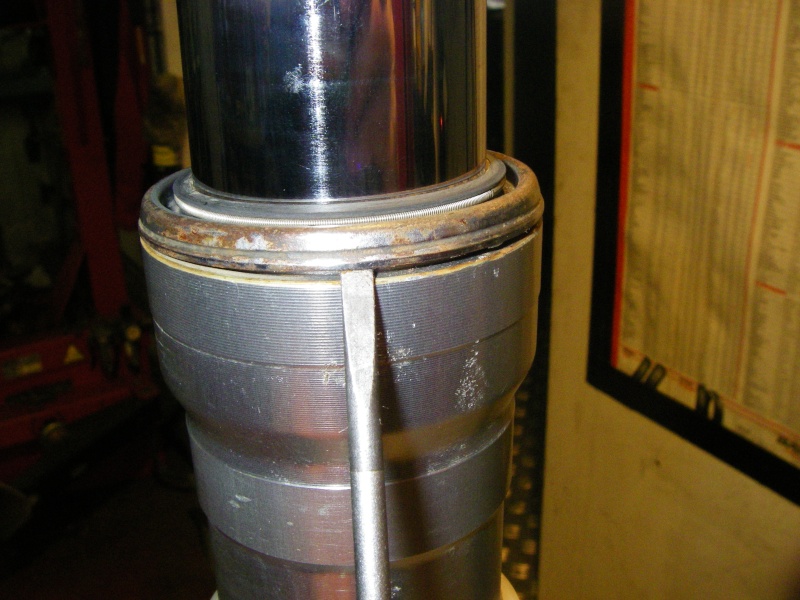

Enlever le joint cache poussière,frapper légérement avec un marteau.

Prenez un tournevis un peu plus large pour le retiré.

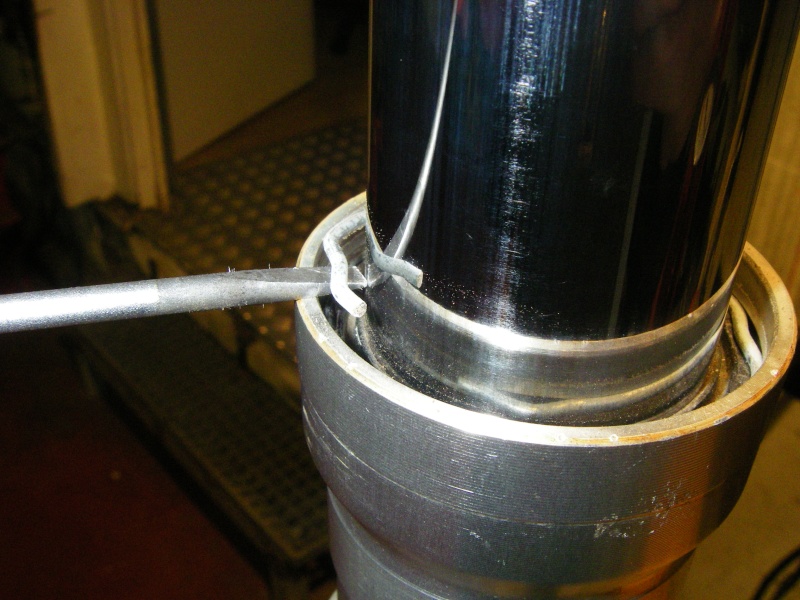

Enlever le clips de sécurité,ensuite un pti coup de soufflette...

Désserer légèrement le bouchon au dessus du canon de fourche(sans le retirer)douille de 24.

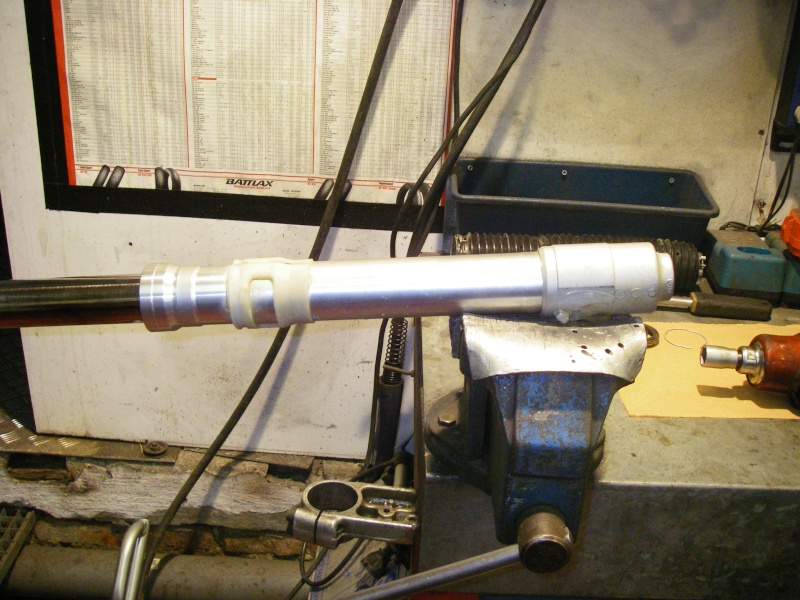

Serrer et incliné dans l'étau le fourreau de fouche à la base(axe de roue).

Nettoyer le boulons réglage en compression,(soufflette)

Avec une clé à choc(déboulonneuse)douille de 19,retirer le boulon de réglage.Prévoir en dessous de l'étau un bac d'huile et chiffons....

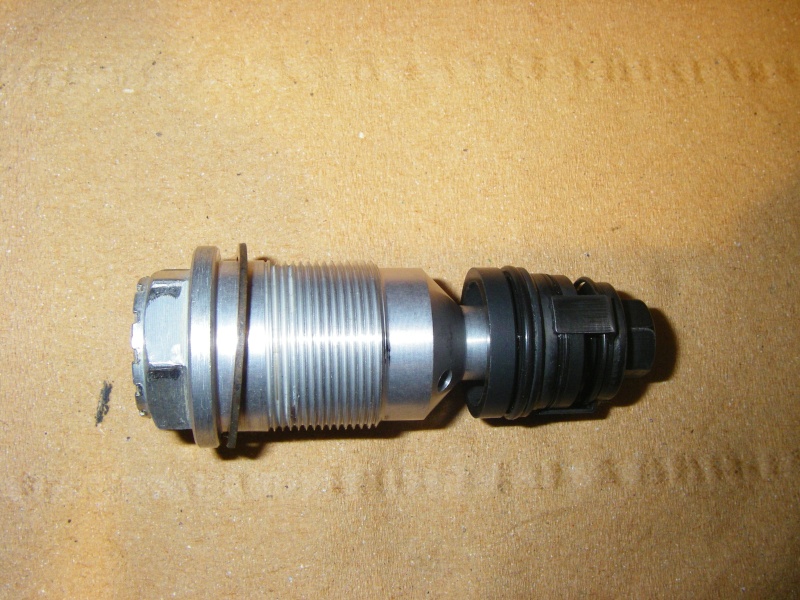

Devisser le boulon de réglage de la compression,regarder que vous avez bien le joint plat en cuivre,maintenant il faut le nettoyer.


J'utilise de nettoyant pour frein c'est plus facile que l'essence,prévoir min.2 spray.vous pouvez également nettoyer tout les éléments de fourche avec.

Maintenant c'est propre affraid

Retier le canon de fourche de l'étau,vidanger toute l'huile dans le bac de récup,pomper plusieurs fois pou enlever le max d'huile.
Enfoncer un bout de chiffon à la place du boulon de réglage,cela évite de mettre de l'huile partout.

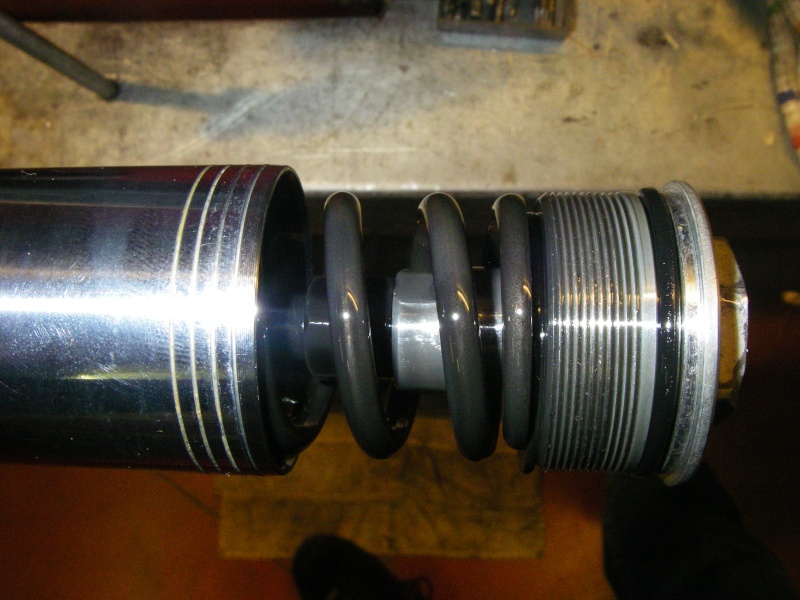

Dévisser le bouchon du dessus du canon et faite le sortir de quelques 10cm.

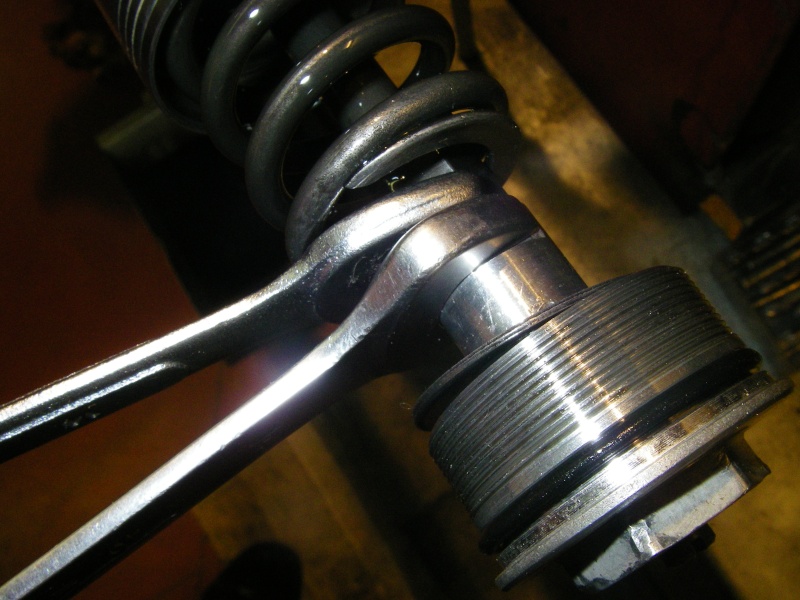

Deux clé plate de 14,pour dévisser le bouchon+rondelle plate.

Retirer le ressort,ensuite le fourreau de fourche toujours dans l'étau bien serrer,faite un mouvement de va et viens assez sec pour faire sortir le joint spy,
la rondelle et la bague de guidage.

Enlever aussi la bague de guidage du canon,placer le tout sur l'établi,vérifier si les bagues sont en bonne état.

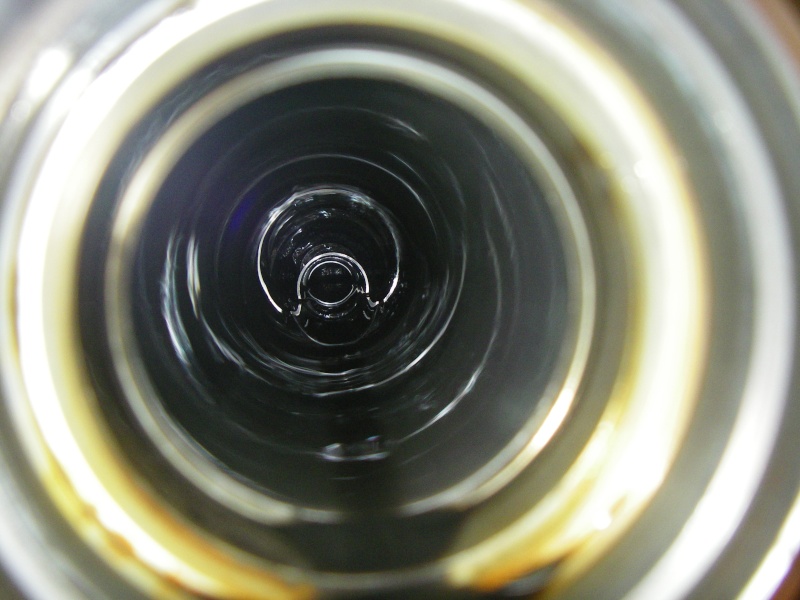

Sale et dégeu... affraid Pas oublier de récupérer le guide en alu dans le fond du fourreau.

Après un pti nettoyage.

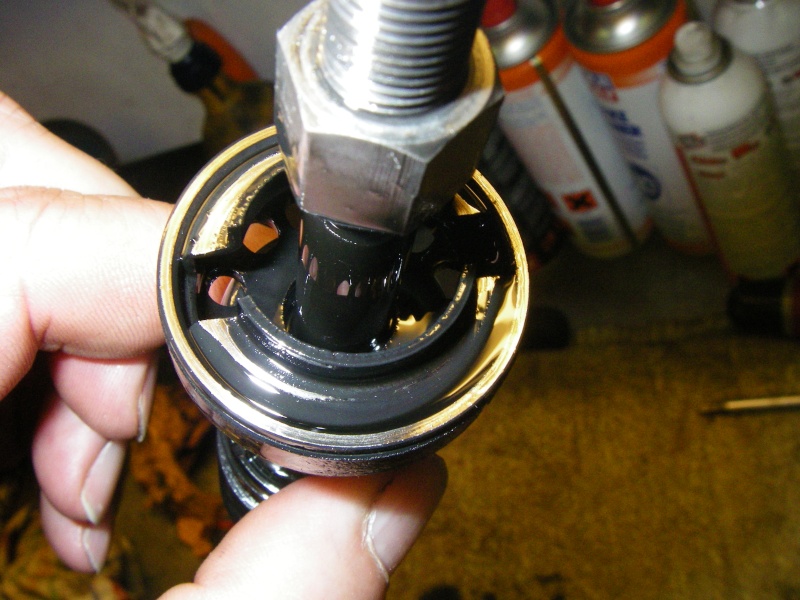

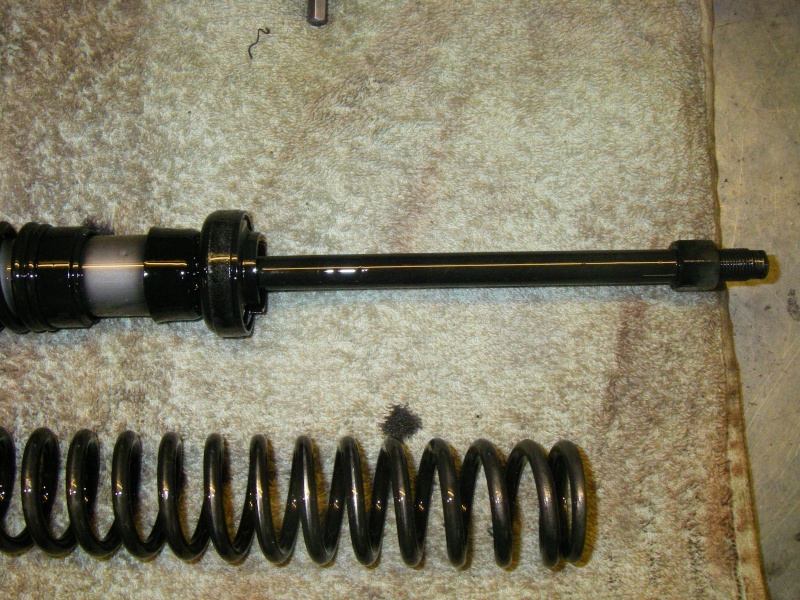

Dans le canon,retirer la pompe(pour le réglage de la détente)

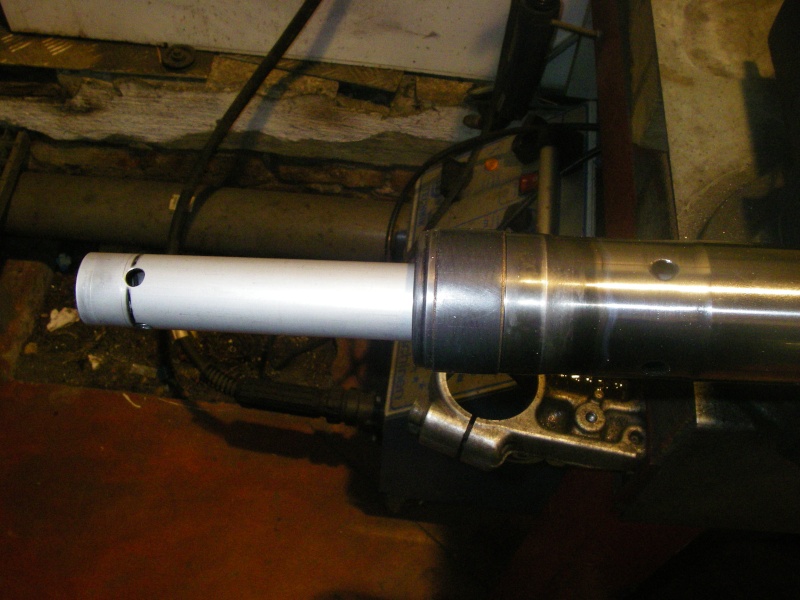

C'est l'endroit ou viens ce positionner le tube à ergot( fabriquer par nos amis Kapouka et Kristofer)

C'est dans le cas ou vous ne disposer pas d'une clé à choc,il est est possible de le faire avec une clé à racagnac,mais d'abord il faut retirer en premier lieu,
le bouchon du canon de fourche (dessus),le ressort,puis inserer le tube à ergot.
Kapouka Wink
http://honda400xr.superforum.fr/t475-remplacement-des-souflets-de-fourche
Kristofer Wink
http://honda400xr.superforum.fr/t639-outil-pour-demonter-la-fourche#6578

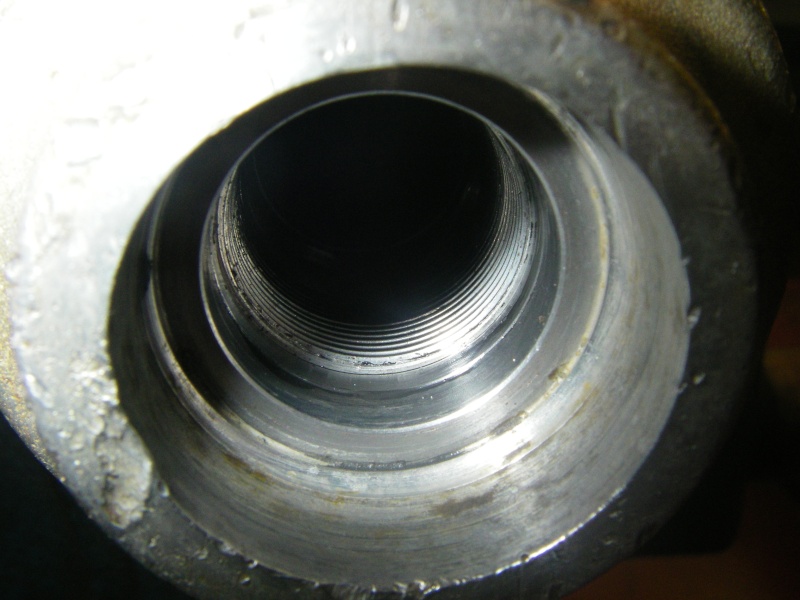

Nettoyer le bas du fourreau de fourche.


Après nettoyage de toute les pièces,inserer la pompe de détente et remonter la bague de friction sur le canon,si usé,changer(Bague)

Remonter le guide en alu à la base de la pompe.


Enfiler le tout Suspect canon,pompe dans le fourreau de fourche et bien le positionner.


Reposionner le boulon de réglage de compression et le petit joint en cuivre,le visser à la main ensuite au racagnac.

Contrôler la 2ième bague de guidage du canon.Si usé remplacer.

Positionner la bague et la rondelle.

Soit vous avez un guide pour enfoncer la bague et joint spy(acheter en magasin moto TT +-80€,il faut le diamêtre du canon 43mm pour la xr400.

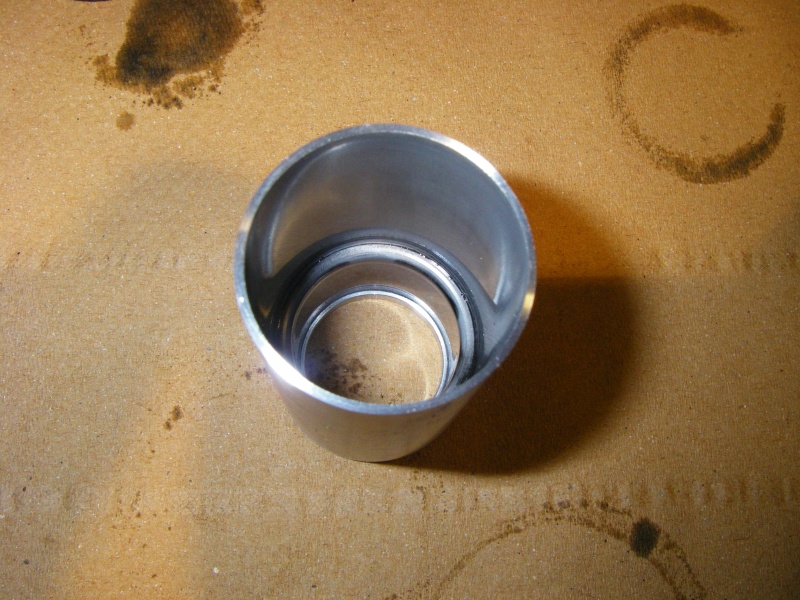

Soit vous prenez un tube alu de même diamêtre que le canon,vous couper en deux,hauteur +- 7,8 cm.

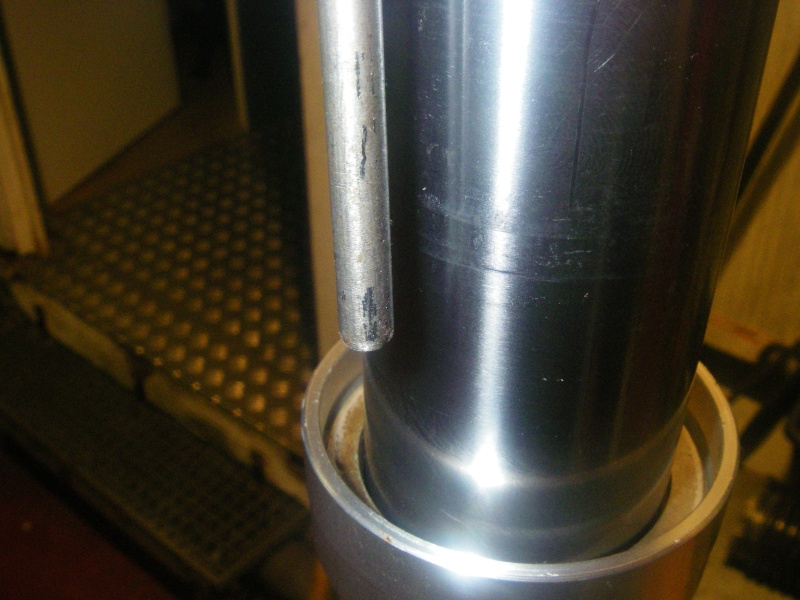

Soit une chasse avec l'embout plat,pas trop grosse.

Frapper légérement au marteau,allez de quart en quart autour du canon.

Au préalable avec le joint spy,mettre un peu de graisse blanche,resserrer le petit ressort du joint spy.


Idem pour le joint spy,enfoncer le avec le guide en alu,chasse.Positionner le clips qui empêche le joint spy de remonter.

Idem pour le cache poussière.

Pour votre niveau d'huile,à 10 cm du bord du canon.enlever tout l'air avec le tube de la pompe de détente et le canon,un mouvement de va et viens Suspect
Sans le ressort.

L'huile doit ressortir par le petit trou de réglage de détente,faire plusieurs fois un va et viens.

Avant de replacer le ressort,soit fabriquer un crochet avec une petite tige ou placer un aimant téléscopique.


Avec l'aimant téléscopique.

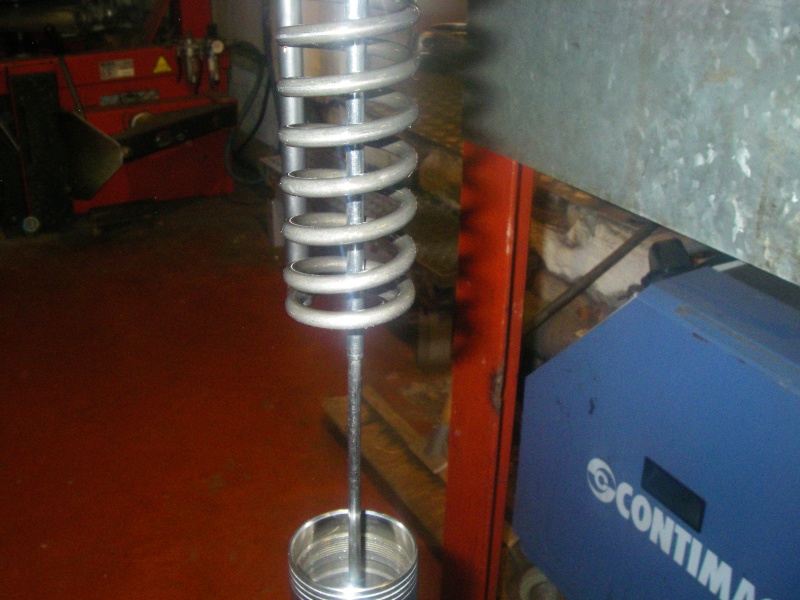

Enfiler le ressort.

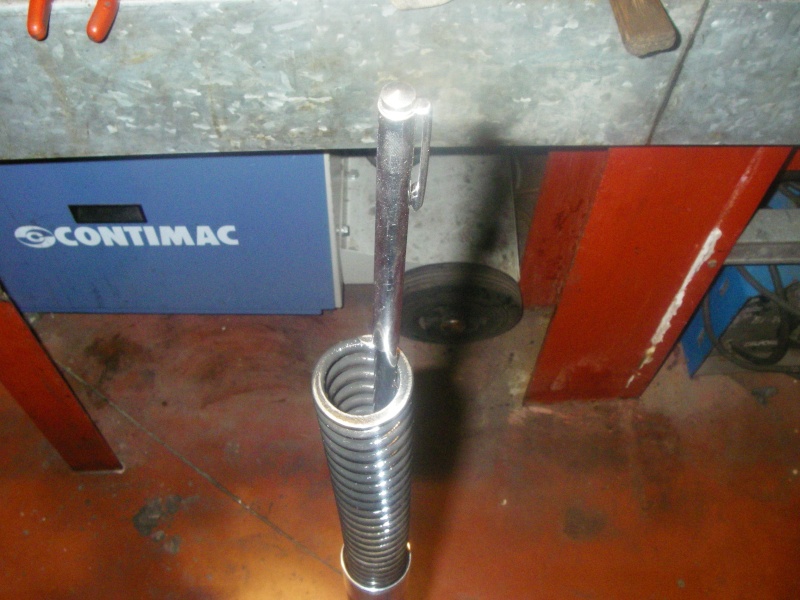

Tirer l'aimant pour amener la tige de détente vers le haut.

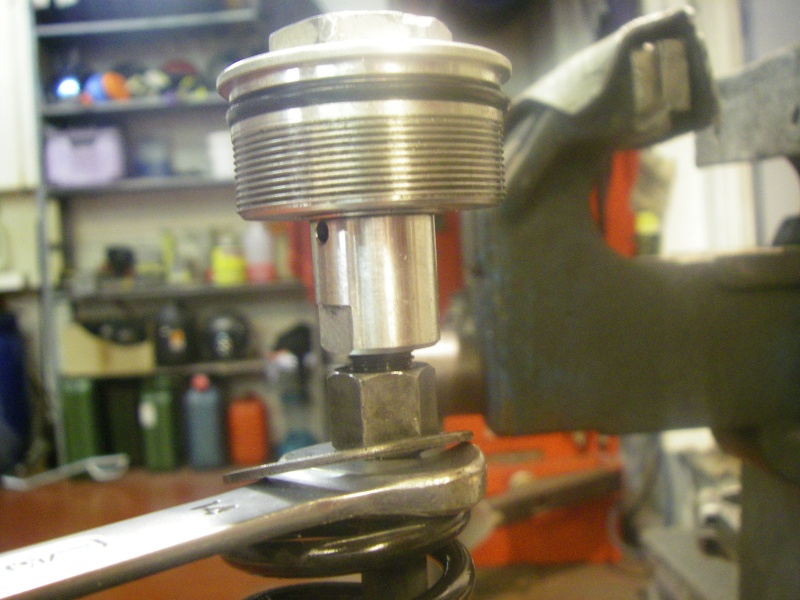

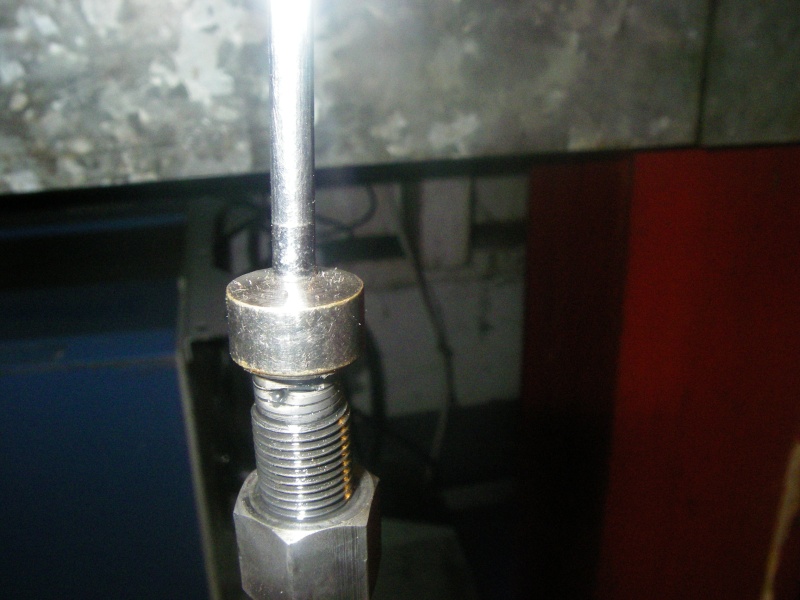

Mettre la clé plate de 14 en dessous de l'écrou,cela évitera que votre tige ne retombe dans le fond.

Revisser votre capuchon de réglage de détente sur la tige,ne pas oublier la rondelle.Serrer avec les 2 clés plate de 14.

Voili,voilou,désoler pour la longueur de ce poste mais.....je le fait de bon coeur et surtout pour le djeune Padawan.
Ricou Very Happy















Dernière édition par Ricou le Mar 17 Avr - 21:25, édité 1 fois
Revenir en haut Aller en bas
bargraphe
habitué
habitué
avatar

Nombre de messages : 59
Age : 43
Localisation : Navigue entre 94 & 58
Date d'inscription : 06/02/2010

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 11:07

TOUT SIMPLEMENT SUPERBE ! UN GRAND MERCI.
Revenir en haut Aller en bas
Jérémyxr
fou de XR
fou de XR
avatar

Nombre de messages : 127
Age : 32
Localisation : Marne
Date d'inscription : 25/02/2011

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 12:25

Maître Ricou, comme d'habitude, chapeau bas ! Very Happy
Revenir en haut Aller en bas
EDN
hors catégorie
hors catégorie
avatar

Nombre de messages : 1597
Age : 53
Localisation : Toulouse
Date d'inscription : 09/01/2008

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 13:52

C'est quoi un racagnac ???
Revenir en haut Aller en bas
http://deux400xraumaroc.blogspot.com/
knight
Admin
Admin
avatar

Nombre de messages : 2885
Age : 34
Localisation : Au pied de la montagne...
Date d'inscription : 01/02/2010

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 19:58

Pour ceux qui ne le savaient pas encore, Ricou est un homme bon Very Happy
Merci Ricou cheers
Revenir en haut Aller en bas
Ricou
hors catégorie
hors catégorie
avatar

Nombre de messages : 1460
Age : 57
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 21:23

EDN,
Clé à cliquets,clé à douilles,mais je ne connait pas d'autres termes.
Voilà une tite photo.

Ricou Very Happy
Revenir en haut Aller en bas
Clarkgaybeul
Admin
Admin
avatar

Nombre de messages : 1281
Age : 48
Localisation : BEZIERS
Date d'inscription : 17/08/2008

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 21:36

Tu es mon idole Ricou cheers cheers cheers , pfffttttt, mieux je crois que ce n'est pas possible, le forum devrait t'ériger une statue king

_________________
Clark What a Face
Revenir en haut Aller en bas
Ricou
hors catégorie
hors catégorie
avatar

Nombre de messages : 1460
Age : 57
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 21:48

Clark,
Temps que je suis ton idole,pas besoin de statue I love you
Ricou Very Happy
Revenir en haut Aller en bas
JP
hors catégorie
hors catégorie


Nombre de messages : 1341
Age : 49
Localisation : Dordogne 24
Date d'inscription : 10/09/2008

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 22:37

bonsoir à tous,

bon travail Ricou, ceux qui ont encore leur fourche d'origine devraient te payer une bière .....
par contre juste un truc qui m'inquiète sur la huitième photo quand tu lèves le clip de sécurité
avec un tournevis plat orienté vers le tube de fourche. Toi je sais que tu es habile de tes mains,
mais si des mécanos amateurs atteints de la "gigitte" tente de t'imiter, ça peut se terminer par
un "poc" sur le canon et à cet endroit là, le nouveau joint spy connaitra une vie éphémère....

a+
jp
Revenir en haut Aller en bas
Ricou
hors catégorie
hors catégorie
avatar

Nombre de messages : 1460
Age : 57
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Re: Changement des joints spy(pour Knight)   Mar 17 Avr - 22:47

JP,
Je pense qu'avant de faire un poc dans le canon,faudrait que le gars ai une fameuse gigitte,mais le clips n'est pas si dure à retirer.
Ricou Very Happy
Revenir en haut Aller en bas
knight
Admin
Admin
avatar

Nombre de messages : 2885
Age : 34
Localisation : Au pied de la montagne...
Date d'inscription : 01/02/2010

MessageSujet: Re: Changement des joints spy(pour Knight)   Mer 14 Aoû - 13:18

Trouvée par hasard sur YouTube, une vidéo d'un "Ricou-outre-atlantique" lol!
Revenir en haut Aller en bas
Dom65
fanatique
fanatique
avatar

Nombre de messages : 324
Age : 52
Localisation : Alsace
Date d'inscription : 01/07/2011

MessageSujet: Re: Changement des joints spy(pour Knight)   Mer 14 Aoû - 15:56

Néanmoins je préfère qu'en même garder le notre Very Happy , car au moins lui parle une langue que je comprenne Razz

A+ Dom
Revenir en haut Aller en bas
Ricou
hors catégorie
hors catégorie
avatar

Nombre de messages : 1460
Age : 57
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Re: Changement des joints spy(pour Knight)   Mer 14 Aoû - 20:43

Super la vidéo et le Ricou américain lui il a des cheveux..... Razz
Ricou Very Happy
Revenir en haut Aller en bas
M3
habitué
habitué
avatar

Nombre de messages : 60
Age : 45
Localisation : ANTONY 92
Date d'inscription : 16/04/2010

MessageSujet: Re: Changement des joints spy(pour Knight)   Ven 17 Juil - 15:49

Putain ricou bravo Exclamation

mais vais-je savoir faire ca scratch scratch scratch
