bonsoir a tous

Aujourd'hui c'est à moi de vous solliciter pour un petit problème de régulateur, en effet je viens de rendre compte que l'un des fils est sectionné, le rose. Apparemment il va à l'alternateur, ce que je ne comprends pas c'est que la moto fonctionne normalement.
Si quelqu'un sait, cela m'aiderait bien Question Merci

Une petite photo pour mieux situer le problème.
Revenir en haut Aller en bas
Ricou
hors catégorie
hors catégorie
avatar

Nombre de messages : 1469
Age : 57
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Re: fil coupé?   Mer 9 Mai - 20:48

Flo,
Le régulateur redresseur sert pour les feux,cligno,klaxon,stop,tu peux rouler sans cela,le moteur continuera à tourner,mais plus de feux....
Je vois qu'il reste un petit bout de fil rose qui dépasse du régulateur,essaye de le récupérer,le souder et une gaine thermorétractable comme isolant.
je te joint le schéma électrique de l'xr 400.

Ricou Very Happy


Dernière édition par Ricou le Mer 9 Mai - 21:41, édité 1 fois
Revenir en haut Aller en bas
Fab59
hors catégorie
hors catégorie
avatar

Nombre de messages : 1588
Age : 56
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: fil coupé?   Mer 9 Mai - 20:50

faut que je retrouves le schéma (et si tu l'as poste le stp afin de voir à quoi correspond le fil rouge)

ton régulateur (comme son nom l'indique) régule le courant venant de l'alternateur dans des valeurs en général entre 11,5 et 14,5 volts afin d'éviter de griller les ampoules

(je vois que ca sur le XRsurtout le tient study )

comme tes halogènes avant encaissent fastoche 17v (seraient pas montées en série des fois ?) et que ton feu arr marche pas (ceci explique peut être celà, tu grilles pas l'ampoule arr tout le tps des fois ???)

tout va bien, rien de grave et une petite soudure au fer à souder si tu as assez de matière...

A+ Fab
Revenir en haut Aller en bas
http://www.himpan.fr
Fab59
hors catégorie
hors catégorie
avatar

Nombre de messages : 1588
Age : 56
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: fil coupé?   Mer 9 Mai - 20:53

ahh sacré ricou.... cheers cheers cheers

mais j'arrive pas à le lire avec mes yeux de vieille chouette Cool

tu px me dire à quoi corresponds le rouge stp ?
Revenir en haut Aller en bas
http://www.himpan.fr
Ricou
hors catégorie
hors catégorie
avatar

Nombre de messages : 1469
Age : 57
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Re: fil coupé?   Mer 9 Mai - 21:50

De fait pas possible de l'agrandir,moi même j'ai des difficulter pour le lire,j'ai scanner l'original et je l'ouvre avec photos windows live,là tu peux faire le zoum comme tu veux.
C'est pas le fil rose pour flo?
Ricou Very Happy
Revenir en haut Aller en bas
Flo66
hors catégorie
hors catégorie
avatar

Nombre de messages : 913
Age : 48
Localisation : Toulouges (Perpignan)
Date d'inscription : 14/06/2011

MessageSujet: Re: fil coupé?   Mer 9 Mai - 21:57

Merci a vous 2, maintenant tout s'eclaire Idea Sauf bien sur le feu arrière. Je sais ce qu'il me reste à faire lors de mes prochaines vacances, révision complete du faisceau... Suspect
Ici le schema est peut etre plus grand, du moins il me semble.
http://honda400xr.superforum.fr/t2067p15-schema-electrique?highlight=Schema
Revenir en haut Aller en bas
Flo66
hors catégorie
hors catégorie
avatar

Nombre de messages : 913
Age : 48
Localisation : Toulouges (Perpignan)
Date d'inscription : 14/06/2011

MessageSujet: Re: fil coupé?   Mer 9 Mai - 22:14

En fait il est pas plus grand Embarassed mais il y a les clignos en plus.
Revenir en haut Aller en bas
Fab59
hors catégorie
hors catégorie
avatar

Nombre de messages : 1588
Age : 56
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: fil coupé?   Mer 9 Mai - 22:22

ok j'ai du chercher un peu car je croyais que le fil était rouge et sur le schéma il y pas de fils rouge sur le régu...en fait c'est un fils rose (signe P = pink)

qui vient bien direct de la bobine d'alternateur pour alimenter les "accessoires"

sinon il y a une bobine pour le phare et une pour l'allumage...

donc un essai à faire, un pt morceau de fils, changer ton ampoule arr (ou vérifier qu elle soit ok) démarrer la brêle et fait contact et hop lumière au feu arrière...

bref une bricole mais utile d'avoir un feu arrière surtout en hiver, donc t as encore un peu de tps...(que j'arrive avec mon fer...)
Revenir en haut Aller en bas
http://www.himpan.fr
Fab59
hors catégorie
hors catégorie
avatar

Nombre de messages : 1588
Age : 56
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: fil coupé?   Mer 9 Mai - 22:33

vachement bien ce schéma en "grand"....du coups je l'ai enregistré pour savoir comment brancher mon trip électronique... bounce

car même sur le manuel du proprio c est trop petit pr moi voit qe dalle...

je me demande si je vois bien les cailloux sur la piste en fait... affraid affraid
Revenir en haut Aller en bas
http://www.himpan.fr
Fab59
hors catégorie
hors catégorie
avatar

Nombre de messages : 1588
Age : 56
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: fil coupé?   Mer 9 Mai - 23:04

en regardant bien y a juste besoin de faire toucher les fils coupés pour faire le test et si tu as assez de matière sur le fils rose qui sort du régu tu px poser un petit domino pour reconnecter les fils coupés

sinon sur LBC j'en ai déjà vu a 20 roros...

Fab
Revenir en haut Aller en bas
http://www.himpan.fr
Flo66
hors catégorie
hors catégorie
avatar

Nombre de messages : 913
Age : 48
Localisation : Toulouges (Perpignan)
Date d'inscription : 14/06/2011

MessageSujet: Re: fil coupé?   Ven 11 Mai - 15:08

la suite en 4 photos, et fin du moins j’espère.......

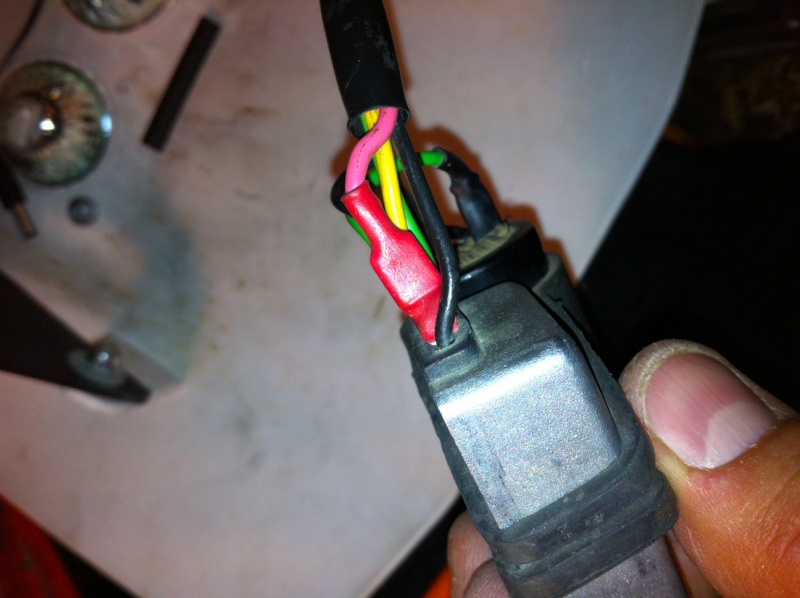

2 cosses( mâle et femelle), l’avantage c'est que ça rentre dans le caoutchouc du regul comme ça plus de prise, le fil était trop court pour faire une soudure directe.

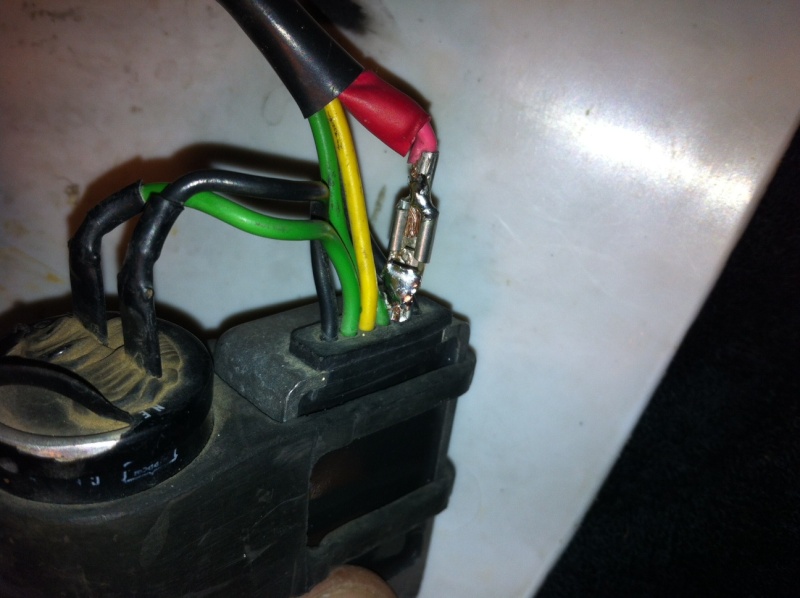

une petite soudure


gaine thermo


et un peu d'isolant qui en plus solidarise l'ensemble.... cheers


Revenir en haut Aller en bas
Fab59
hors catégorie
hors catégorie
avatar

Nombre de messages : 1588
Age : 56
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: fil coupé?   Ven 11 Mai - 18:47

beau travail...et la question subsidiaire...il marche l'éclairage arrière ???
Revenir en haut Aller en bas
http://www.himpan.fr
Flo66
hors catégorie
hors catégorie
avatar

Nombre de messages : 913
Age : 48
Localisation : Toulouges (Perpignan)
Date d'inscription : 14/06/2011

MessageSujet: Re: fil coupé?   Ven 11 Mai - 19:56

Fab59 a écrit:
beau travail...et la question subsidiaire...il marche l'éclairage arrière ???
Il faut que je change l'ampoule What a Face
Revenir en haut Aller en bas
Fab59
hors catégorie
hors catégorie
avatar

Nombre de messages : 1588
Age : 56
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: fil coupé?   Ven 11 Mai - 20:00

Flo66 a écrit:
Fab59 a écrit:
beau travail...et la question subsidiaire...il marche l'éclairage arrière ???
Il faut que je change l'ampoule What a Face

bof....des mains de fée et une petite soudure du filament....


à tous hasards, dans "mon carton 2cv" il y a peut être une boite jaune "vinatge" d'ampoules et peut être une 5/21W...

sinon la boite jaune est dans la 2CV....
Revenir en haut Aller en bas
http://www.himpan.fr
Flo66
hors catégorie
hors catégorie
avatar

Nombre de messages : 913
Age : 48
Localisation : Toulouges (Perpignan)
Date d'inscription : 14/06/2011

MessageSujet: Re: fil coupé?   Ven 11 Mai - 20:36

J'ai pas le feux d'origine, ce sont des ampoules à la c.. Avec des trucs italiens...... Enfin il faut que je démonte et que je trouve l'identique... alien
Revenir en haut Aller en bas
