 Mon épopée avec l'axe du bras oscillant

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
fabrice81
Nouveau
Nouveau


Nombre de messages : 7
Date d'inscription : 05/10/2015

MessageSujet: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 21:22

Bonsoir à tous

Retour sur mon changement de roulements de bras oscillant.

Tout d'abord, démontage de la roue, des axes inférieurs de la suspension et de petites bricoles. Passage de WD40 un peu partout. Démontage de l'écrou sans problème. Avec la clé à choc, je fais tourner l'axe, pas de problème non plus. A ce moment tout se passe trop bien.
Ensuite, je mets l'écrou sur l'axe, et je commence à taper avec un marteau... rien ne bouge...



Suite à ça, j'ai enchaîné de multiples méthodes...
1/ chauffer le bras oscillant + masse :
pour cela, démontage de l'amorto, sauf qu'il faut démonter la boite à air, la boucle arrière, l'échappement, et les biellettes... afin de ne pas être géné ni bruler n'importe quoi.
Résultat = rien

2/ Vérin creux (capa 13t) avec tige filetée en 8-8:
la tige s'est allongée et a rompu, ceci à 2 reprises...






il aurait fallu usiner un axe spécial, mais maxi 6mm, avec épaulement taillé dans la masse d'un coté, mais je doute de la résistance quand même.
le top sera de faire un outillage pour que le vérin travaille en compression, mais pas certain de la réussite non plus.
J'ai fais des tests en chaffant également, rien à faire

3/ faire un trou dans le bas moteur pour injecter du lubrifiant-dégrippant:
fait, aucun résultat, même en couchant la moto d'un côté puis l'autre chaque jour
si, j'ai abimé mon bras oscillant entre cadre et bras, des morceaux d'alu sont tombés...

4/....ben voilà, nous y somme, découpe  Sad
voici les différentes phases, âmes sensibles et amoureux de la mécanique, prenez vos mouchoirs...



Astuce, faites tourner l'axe de quart en quart quand vous le disquez, vous romprez l'axe sans trop approcher le bas moteur !

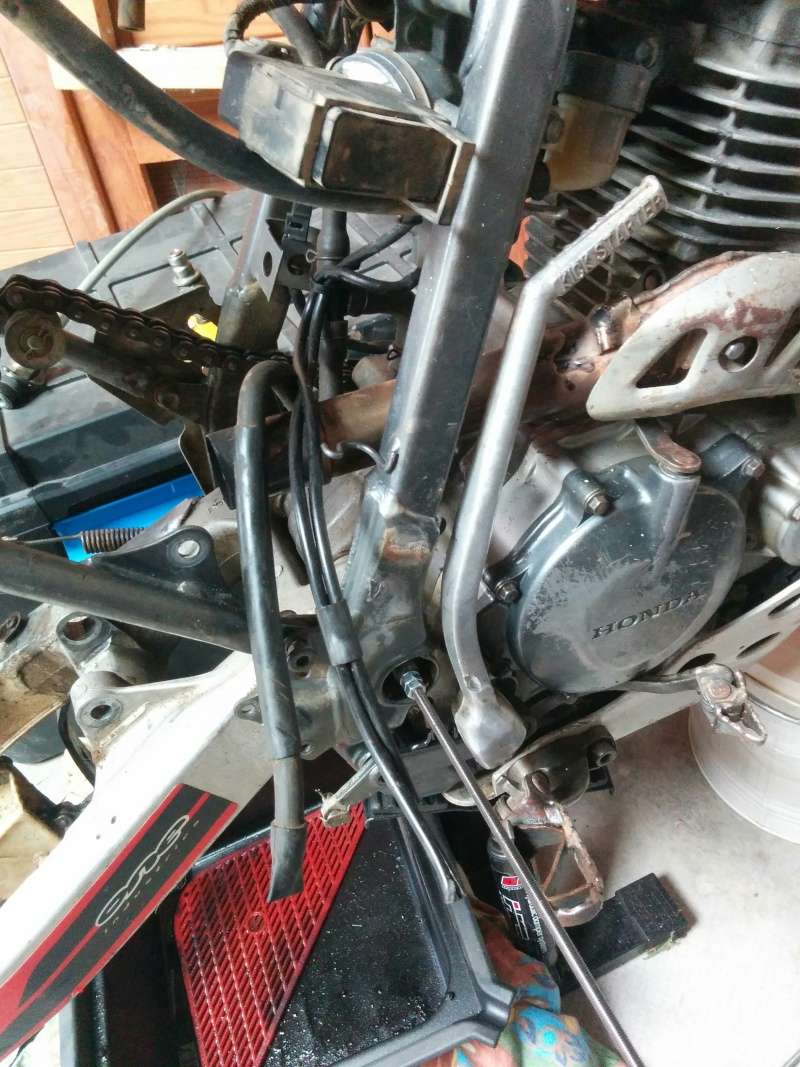

sur cette photo, on voit que j'essai d'extraire la partie de droite en tapant sur un axe plein, bien guidé : je l'ai tordu !!!! Crying or Very sad


Et voila, ben franchement, 3 heures de disquage chirurgical, c'est long, mais ça n'a pas servi à rien contrairement au reste dans mon cas ! cheers


Maintenant, j'aurais plusieurs questions chers XRistes:
- quelle graisse mettriez vous autour de l'axe ? bisulfure de molybdène ?
- quelle graisse mettriez vous sur les biellettes au niveau des cages à aiguilles ?


P***** je suis soulagé d'en avoir fini avec ça... maintenant j'attends un BO trouvé sur leboncoin  Surprised

Bonne soirée à tous et merci à tous ceux qui avaient fait des tutos là-dessus, ça m'a bien aidé !!
Revenir en haut Aller en bas
EDN
hors catégorie
hors catégorie


Nombre de messages : 1476
Age : 53
Localisation : Toulouse
Date d'inscription : 09/01/2008

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 21:40

Ah ouais.............................. quand même
Revenir en haut Aller en bas
http://deux400xraumaroc.blogspot.com/
fabrice81
Nouveau
Nouveau


Nombre de messages : 7
Date d'inscription : 05/10/2015

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 21:46

j'ai pas précisé, mais j'ai eu plusieurs personnes expérimentées qui sont passées voir, car personne ne me croyais que rien ne fonctionnait...
incroyable vraiment, l'axe et l'entretoise de chaque côté sont littéralement soudés ensembles. J'ai pu dissocier un petit morceau d'entretoise de l'axe, je posterai la photo. C'est couleur rouille/rouge/orange, complètement rongé
Revenir en haut Aller en bas
Fab59
hors catégorie
hors catégorie


Nombre de messages : 1543
Age : 55
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 21:57

j'ai rédigé un post réponse, mais il a disparu... scratch

bref comme je bosse ds les graisses je confirme le phénomène de soudure qui est en fait une réaction de corrosion avec l'alu la température et le disparition du lubrifiant (oxydation)...

genre de prb qu'on traite souvent scratch dans l'aéronautique ou le ferroviaire...
pour la pub LOL !!!


donc :
graphitée
cuivre
moly uniquement si regraissage régulier (ts les 6 mois mini)

pour biellettes
graisse extrême pression dite EP facile à trouver

A+
Revenir en haut Aller en bas
http://www.himpan.fr
fabrice81
Nouveau
Nouveau


Nombre de messages : 7
Date d'inscription : 05/10/2015

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 22:08

y'a une séquence tournée à Toulouse on dirait, à moins que ce soit à Hambourg les batiments se ressemblent... Je travaille sur les moteurs A380 Razz

c'est graisse graphite OU cuivre que tu préconises ? ou une graisse alliant les 2 éléments ?
Revenir en haut Aller en bas
Fab59
hors catégorie
hors catégorie


Nombre de messages : 1543
Age : 55
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 22:20

tiens intéressant...je travaille pour la SNECMA, Airbus, Turbomeca etc...
faudrait se prendre un verre à Toulouse un de ces jours (j'y vais régulièrement)

le top c'est la cuivre
mais comme je connais pas la formule chimique de l'alu employé pour le bras du XR (il peut y avoir une réaction chimique cuivre alu) le plus simple est de prendre une graphitée (en plus c'est plus facile a trouver, si tu trouves pas je te l'envoi par la poste)

A+ Fab
Revenir en haut Aller en bas
http://www.himpan.fr
fabrice81
Nouveau
Nouveau


Nombre de messages : 7
Date d'inscription : 05/10/2015

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 22:34

j'ai une cartouche de ADERCEL MSO2, Bisulfure de Molybdène. Est-ce équivalent à de la graphitée ? ou bien j'utilise celle-là pour les cages de biellette ?

fais signe quand tu viens dans le coin oui Wink
Revenir en haut Aller en bas
EDN
hors catégorie
hors catégorie


Nombre de messages : 1476
Age : 53
Localisation : Toulouse
Date d'inscription : 09/01/2008

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 22:43

Vous vous en posez des questions..................moi je mets la graisse que j'ai là haut sur l'étagère et ça va bien lol! lol! lol!
Revenir en haut Aller en bas
http://deux400xraumaroc.blogspot.com/
Fab59
hors catégorie
hors catégorie


Nombre de messages : 1543
Age : 55
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Jeu 22 Oct - 23:31

ta moly ira bien si tu regraisse régulièrement, elle va aussi pour les biellettes mais il y a mieux (EP)
après c'est un xr pas un airbus
mais le graphité pour le bras c'est vraiment mieux qd tu vois la galère une fois qe c est soudé...
Revenir en haut Aller en bas
http://www.himpan.fr
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3285
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Ven 23 Oct - 3:12

EDN a écrit:
Vous vous en posez des questions..................moi je mets la graisse que j'ai là haut sur l'étagère et ça va bien lol! lol! lol!

Sur le haut de l'étagère ???? Ça, j'y crois pas .

C'est simplement pas possible !!!! Trop petit mon ami . . .

lol! lol! lol!

(désolé Eric, j'ai pas pu m'empêcher)
Revenir en haut Aller en bas
bouboul45
fanatique
fanatique


Nombre de messages : 359
Age : 52
Localisation : loiret
Date d'inscription : 05/02/2012

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Ven 23 Oct - 7:44

tutuf62 a écrit:
EDN a écrit:
Vous vous en posez des questions..................moi je mets la graisse que j'ai là haut sur l'étagère et ça va bien lol! lol! lol!

Sur le haut de l'étagère ???? Ça, j'y crois pas .

C'est simplement pas possible !!!! Trop petit mon ami . . .

lol! lol! lol!

(désolé Eric, j'ai pas pu m'empêcher)

pour lui c'est une étagère mais pour toi,c'est un escabeau? lol! lol! lol!
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3285
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Ven 23 Oct - 9:13

bouboul45 a écrit:


pour lui c'est une étagère mais pour toi,c'est un escabeau? lol! lol! lol!

un escabeau, oui, c'est cela, un 3 marches !!!

lol!
Revenir en haut Aller en bas
EDN
hors catégorie
hors catégorie


Nombre de messages : 1476
Age : 53
Localisation : Toulouse
Date d'inscription : 09/01/2008

MessageSujet: Re: Mon épopée avec l'axe du bras oscillant   Ven 23 Oct - 19:32

tutuf62 a écrit:
EDN a écrit:
Vous vous en posez des questions..................moi je mets la graisse que j'ai là haut sur l'étagère et ça va bien lol! lol! lol!

Sur le haut de l'étagère ???? Ça, j'y crois pas .

C'est simplement pas possible !!!! Trop petit mon ami . . .

lol! lol! lol!

(désolé Eric, j'ai pas pu m'empêcher)

L'ours est sorti de sa tanière .............

J'appelle les pompiers avec la grande échelle quand je veux graisser la brêle lol!
Revenir en haut Aller en bas
