Fab59
hors catégorie
hors catégorie


Nombre de messages : 1543
Age : 55
Localisation : checy 45800
Date d'inscription : 16/08/2011

MessageSujet: Re: Mes XR   Ven 23 Nov - 18:02

c'est clair....très beau travail...on dirait de l'art...
Revenir en haut Aller en bas
http://www.himpan.fr
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Ven 23 Nov - 18:37

EDN a écrit:

Je m'incline très bas............... (oui je sais la distance n'est pas longue..............)

Attention que ton front ne touche pas le sol dans un tel exercice !!!!! lol! lol! lol! (oui, je sais, elle était facile)

Ce week end les choses compliquées commencent : la fameuse patte support câbles d'origine.
Revenir en haut Aller en bas
knight
Admin
Admin


Nombre de messages : 2895
Age : 34
Localisation : Au pied de la montagne...
Date d'inscription : 01/02/2010

MessageSujet: Re: Mes XR   Ven 23 Nov - 19:02

Bien joué "el padre", mais attention à ne pas me bais*r mon cadeau d'anniversaire dans le tour! affraid
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Ven 23 Nov - 19:58

knight a écrit:
Bien joué "el padre", mais attention à ne pas me bais*r mon cadeau d'anniversaire dans le tour! affraid

J'ai fait gaffe. Car bien sur j'ai commencé l'usinage par le tien !!!!! What a Face
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Ven 23 Nov - 22:49

Bon, un petit strip tease de carburateur

(j'ai commencé par celui du gamin, on sait jamais, si j'faisais une connerie !!!!!) lol! lol! lol!

1 / Chasser la goupille du palonnier avec un chasse goupille diamètre 3



2 / Retirer le palonnier



3/ Dévisser les 2 cruciformes de fixation de la platine de butée des cables. Attention : c'est serré assez fort. Ne pas glisser et surtout prendre le tournevis adapté.



4 / Retirer le ressort. Attention au remontage, il faudrat penser à le bander avant de remettre la goupille en place. Noter au passage la qualité du carburateur : il y a un filet rapporté sur la fixation la plus sollicitée (celle de gauche).



Maintenant, il est à poil : je vais pouvoir prendre sérieusement des cotes.
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Ven 23 Nov - 22:52

Petit détail du palonnier.

Contruction en fonderie aluminium mais inserts en acier traité pour l'appui des vis de butée (sur la face arrière).

Du beau matos !!!!!.



Noter aussi la goupille élastique.

Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Ven 23 Nov - 22:57

Et enfin : la platine en question.

En tôle pliée.



Le petit retour sur la droite de la pièce sert au montage d'une vis de butée (inutile dans notre cas).



La suite demain avec un pied à coulisse dans une main et la souris de l'autre.
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Sam 24 Nov - 11:05

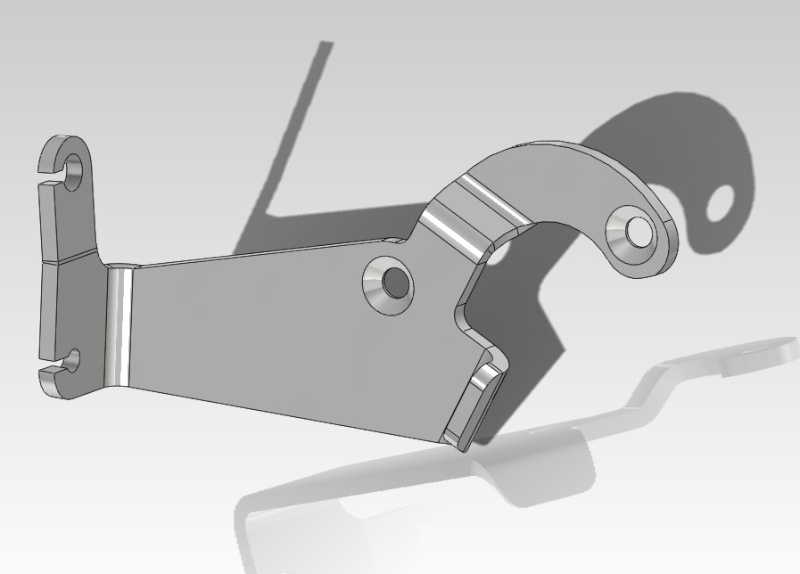

La platine en tôle version origine.

Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Sam 24 Nov - 14:23

Etude comparative des 2 carburateurs avec leur butées de cables.

L'origine :



Le MIKUNI TM36 :



ET oui !!!!!

les fixations sur le palonnier ne sont pas à l'identique.

Donc il faut redéfinir les butées de câbles en intégrant ce décalage angulaire mais en gardant la longueur des câbles


Dernière édition par tutuf62 le Sam 24 Nov - 18:40, édité 1 fois
Revenir en haut Aller en bas
knight
Admin
Admin


Nombre de messages : 2895
Age : 34
Localisation : Au pied de la montagne...
Date d'inscription : 01/02/2010

MessageSujet: Re: Mes XR   Sam 24 Nov - 14:46

Alors là, ça c'est du tuto ou je n'y connait rien study
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Sam 24 Nov - 19:31

ça devrait ressembler à ça une fois fini.

Mais avant je dois recontrôler une paire de cotes.

Revenir en haut Aller en bas
monosapiens
hors catégorie
hors catégorie


Nombre de messages : 540
Age : 49
Localisation : HAUTE SAVOIE
Date d'inscription : 22/08/2012

MessageSujet: Re: Mes XR   Sam 24 Nov - 19:38



Bravo beau travail !
Revenir en haut Aller en bas
kristofer
hors catégorie
hors catégorie


Nombre de messages : 602
Localisation : Provence
Date d'inscription : 30/03/2008

MessageSujet: Re: Mes XR   Dim 25 Nov - 11:55

C'est du beau boulot.
Pour ceux qui ne sont pas de la partie pour la fabrication de la patte spéciale, il est aussi simple de garder la configuration d'origine du TM et fabriquer des câbles à la longueur souhaitée, surtout si on monte un guidon haut ou avec des réhausses.

Faut juste récupérer un peu de matériel facile a trouver pour le commun des mortels:
gaine incompressible a la casse, celle de frein arrière de scooter marche bien et c'est assez long pour faire tirage + retour
2 cables inox pre-étirés + serre câbles dans un magasin de vélo
gaine thermo-rétractable pour protéger la gaine dans les zones de frottement

Récupérer les embouts de gaine avec leur système de réglage cotés poignée d'accélérateur et carbu et les monter sur la gaine, après découpe à la longueur. Une astuce, meuler le bout coupé de la gaine pour virer la bavure de coupe et obtenir une face d'appui plane dans les embouts. ca évite l'effet ressort et garanti que le câble ne s'use pas prématurément à cet endroit

Coût de l'opération pas plus de 15€ pour du matos robuste et réparable à souhait n'importe où

Ciao
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Dim 25 Nov - 13:09

C'est pas faux Kristofer !!!!

Mais ça va me revenir moins cher que ça.

Bon, c'est sur, j'aurais passé beaucoup plus de temps ...... mais ça fait partie du plaisir.

Et puis d'un autre côté, ça peut rendre service à d'autres membres du forum qui auraient dans l'idée (pas saugrenue du tout) de monter un TM36.
Revenir en haut Aller en bas
knight
Admin
Admin


Nombre de messages : 2895
Age : 34
Localisation : Au pied de la montagne...
Date d'inscription : 01/02/2010

MessageSujet: Re: Mes XR   Dim 25 Nov - 19:08

Jamais deux sans trois lol!
Revenir en haut Aller en bas
Ricou
hors catégorie
hors catégorie


Nombre de messages : 1490
Age : 56
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Re: Mes XR   Dim 25 Nov - 23:25

Génial ton CR mon Tutuf,
Comme le dit Kristofer(au passage c'est super de te revoir posté) la modification des câbles est assez facile à faire.
J'ai fait un petit CR la dessus avec cette modification des câbles
Ricou Very Happy
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Dim 25 Nov - 23:27

knight a écrit:
Jamais deux sans trois lol!

Effectivement le prix est très intéressant --> un p'tit coup dans le bac à ultrasons et il est comme neuf.
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Jeu 6 Déc - 14:40

Je reviens aux affaires !!!!

Que c'est beau des adaptateurs en aluminium anodisé !!!!!!

Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Jeu 6 Déc - 14:43

En son temps, Juliette Gréco s'était fait refaire le nez,

en 2012, c'est au tour de Mikuni TM36 !!!!

AVANT



APRES



Et ce soir, après minuit, MIKUNI TM36 se fait refaire le derrière. lol! lol! lol!
Revenir en haut Aller en bas
EDN
hors catégorie
hors catégorie


Nombre de messages : 1472
Age : 53
Localisation : Toulouse
Date d'inscription : 09/01/2008

MessageSujet: Re: Mes XR   Jeu 6 Déc - 16:51

Comment tu les fixes, par collage ??
Revenir en haut Aller en bas
http://deux400xraumaroc.blogspot.com/
JP
hors catégorie
hors catégorie


Nombre de messages : 1345
Age : 49
Localisation : Dordogne 24
Date d'inscription : 10/09/2008

MessageSujet: Re: Mes XR   Jeu 6 Déc - 18:20

bjr à tous

ah!!!! je suis doublement content Very Happy Very Happy

d'abord parce que tutuf 62 nous a démontré tout son savoir faire, chapeau, là il y a du boulot
l'avantage c'est que quand il cogite sur ce genre de projet, je suis sur que personne ne l'entend ....
(c'est pour ça que je suis content....doit même pas ronfler la nuit vu la fatigue...le tirage tutuf, comme le tm 36... je t'ai expliqué à sancerre )

et Kristofer est de retour, alors là grand moment les gars, en le lisant prenez bien l'accent marseillais svp.... cheers

carbu origine, tm 36 et tout le toutim, ça me parait bien compliqué quand même, la manetta c'est dans le bon sens qu'on la tourne.....

a+
jp
Revenir en haut Aller en bas
Ricou
hors catégorie
hors catégorie


Nombre de messages : 1490
Age : 56
Localisation : Belgique-Bruxelles
Date d'inscription : 13/02/2008

MessageSujet: Re: Mes XR   Jeu 6 Déc - 21:06

Et bien mon Tutuf suis sur mon cul pour ton CR,nickel.
Alors,à tu fini ton pot de Nutella pale
Ricou Very Happy
Revenir en haut Aller en bas
houlelion
fou de XR
fou de XR


Nombre de messages : 162
Age : 48
Localisation : VISE/BELGIQUE
Date d'inscription : 29/08/2010

MessageSujet: Re: Mes XR    Jeu 6 Déc - 21:45

La Tutuf, c'est du beau, çà brille comme chez le bijoutier. sunny

Ou comme sur mon crâne dégarni

le fisto peut se réjouir de recevoir son TM modifié,du grand luxe.

Houlelion bounce



Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Jeu 6 Déc - 22:06

EDN a écrit:
Comment tu les fixes, par collage ??

Emmanché en force avec un serrage de 3/100 de mm et un p'tit coup de Loctite BlocPresse (principe ceinture et bretelles)
Revenir en haut Aller en bas
tutuf62
hors catégorie
hors catégorie


Nombre de messages : 3283
Age : 54
Localisation : TROYES (10)
Date d'inscription : 22/03/2007

MessageSujet: Re: Mes XR   Jeu 6 Déc - 22:10

Ricou a écrit:
Et bien mon Tutuf suis sur mon cul pour ton CR,nickel.
Alors,à tu fini ton pot de Nutella pale
Ricou Very Happy

Le pot de Nutella est entamé, il s'est déjà pris une petite claque mais je pense qu'il tiendra jusqu'à Noêl quand même.

Il fait que 5 kgs !!!! lol!

Mon cholestérol vous dit encore merci pour ce cadeau diététique.
